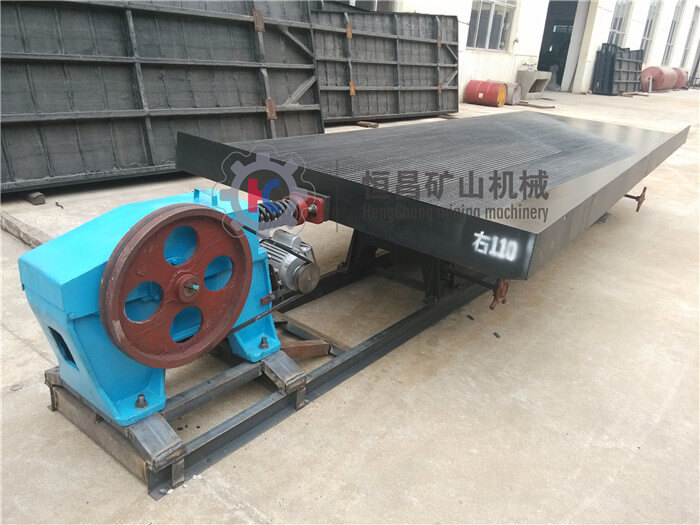

雙曲波礦泥選礦搖床又稱玻璃鋼搖床、6-S搖床、礦泥搖床，是用于選別細粒物料的主要重力選礦設備之一，可用于粗選、精選、掃選等不同作業，選別粗砂(2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。根據設計結構可分為固定式選礦搖床、小槽鋼選礦搖床和大槽鋼選礦搖床，搖床面又分為直槽和雙曲波刻槽兩種。
金、銀、錫、鈮、鉭、鈦、鋇、鎢、鐵、鉻、錳、鋯石、鉛、鋅、銅、鋁礦石等有色貴金屬、稀有金屬材料。
雙曲波礦泥選礦搖床廣泛應用于選別錫、鎢、金、銀、鉛、鋅、鉭、鈮、鉻、鐵、錳、鈦鐵和煤等。我廠生產選礦搖床歷史悠久，并不斷開發創新，針對不同的礦物以及礦物粒度提供不同的床面，促使選礦搖床的處理量、回收率和富集比都有大幅度的提升。
1、雙曲波礦泥選礦搖床設備富集比高，常用于獲取精礦，同時又可分離尾礦，可以有效的處理細粒物料；
2、選礦搖床床面平整，抗腐蝕性好，堅固耐用，不易變形，便于局部修補；
3、選礦搖床傳動箱運轉可靠，易磨損零件少，且不漏油；
4、橫向坡度調節范圍大，沖程容易調節；改變橫向坡度和沖程時，床面也可保持平穩運行。

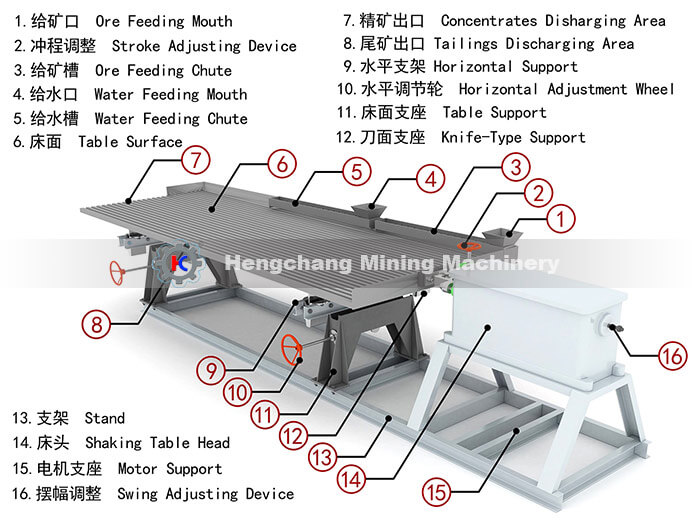

雙曲波礦泥選礦搖床設備主要由傳動箱、電機、機腳、床面、礦槽、水槽、連接器以及潤滑系統等八個部分組成。
當雙曲波礦泥選礦搖床設備通過傳動箱帶動做往復運動時，濃度約25%~30%的礦漿送入給礦槽內，同時由給水槽供給橫向沖洗水，于是礦粒在重力、橫向流水沖力、床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿床面作縱向運動和沿傾斜床面作橫向運動。比重和粒度不同的礦粒沿著各自的運動方向逐漸扇形流下，分別從雙曲波礦泥選礦搖床設備精礦端和尾礦側的不同區排出，最后被分成精礦，中礦和尾礦。
|
規格型號Model |
床面類型Type Of Bed |
床面選礦面積Surface Dressing Area(m3) |
床面尺寸/長度Length(mm) |
床面尺寸/傳動端寬度Width(mm) |
床面尺寸/精礦端寬度Concentrate Eed Width(mm) |
處理能力Capacity(t/h) |
給礦濃度 Concentration(%) |
沖程Travel(mm) |
|
LY-110×500×430 |
三種床面可選
|
0.5 |
1100 |
850 |
430 |
0.05-0.2 |
10-30 |
9-17 |
|
LY-2100×1050×850 |
1.95 |
2100 |
1050 |
500 |
0.3-0.8 |
12-28 |
||
|
LY-3000×1620×1360 |
4.08 |
3000 |
1320 |
1100 |
0.4-1.5 |
6-30 |
||
|
6S-4450×1855×1546 |
粗砂床面 |
7.6 |
4500 |
1850 |
1550 |
1-1.2 |
20-30 |
16-22 |
|
細沙床面 |
7.6 |
4500 |
1850 |
1550 |
0.5-1 |
18-25 |
11-16 |
|
|
礦泥床面 |
7.6 |
4500 |
1850 |
1550 |
0.3-0.5 |
15-20 |
8-16 |
